Deskripsyon pwodwi

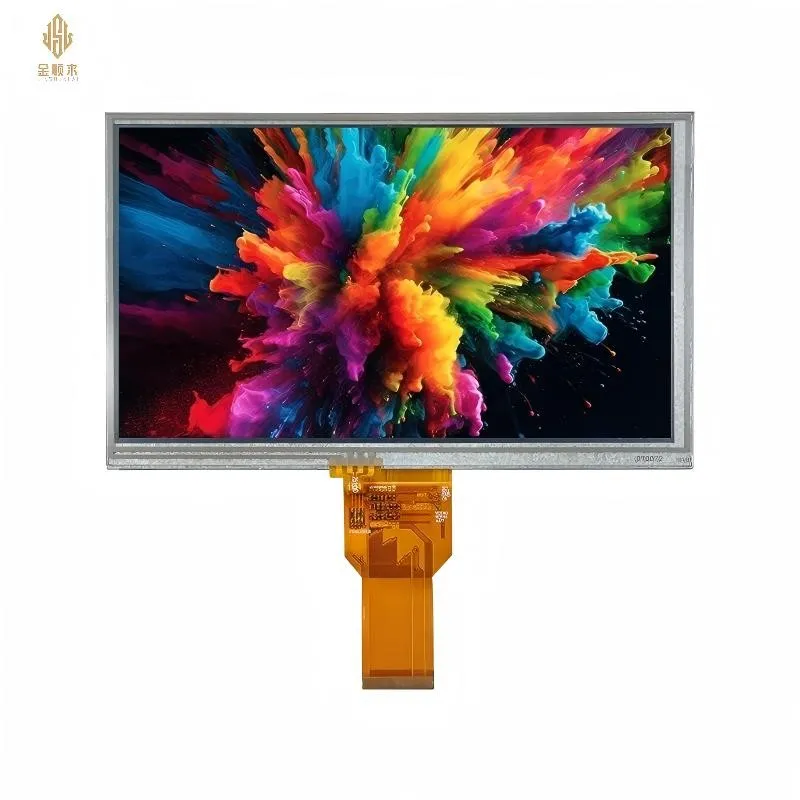

7 pous Resistive Touch Display ki sèvi ak teknoloji TFT LCD ki se nan yon 1024 × 600 piksèl ak foto pwòp ak bon reprezantasyon tèks sou li. Klate ekran an se anviwon 400 cd/m² ak rapò a kontras se 800: 1, asire li klè menm nan anviwònman limyè fò. Kouch manyen rezistan difisil la te fè pi bon pou dire pou anpil tan, pa kraze.
7 pous Endistriyèl rezistan Touch ekran avantaj ak karakteristik
Operasyon manyen egzak
Manyen rezistan sipòte operasyon yon sèl pwen, ak konsepsyon an sansiblite segondè asire repons rapid, fè li apwopriye pou operasyon gan oswa itilize nan anviwònman espesyal.
Segondè klète ak ekspozisyon klè
Klate 400 cd/m² ak 800:1 kontras, ki pèmèt ekran an kenbe ekspozisyon klè nan anviwònman ekleraj andedan kay la oswa semi deyò.
Dirab ak lavi long
Adopte materyèl manyen ki reziste segondè - ak konsepsyon modil endistriyèl, asire yon lavi sèvis plis pase 50000 èdtan.
Fasil yo entegre ak pwodwi an mas
Gwosè estanda ak konsepsyon koòdone fasilite entegrasyon aparèy, pèmèt pwodiksyon an mas, epi asire estabilite ekipman pou.
Ba konsomasyon pouvwa, pwoteksyon anviwònman an
Chip chofè ak limyè tounen-, amelyore li pou konsepsyon pouvwa ki ba pou nou gen mwens itilizasyon total men nou toujou jwenn klète ak koulè dwat.
paramèt
| Karakteristik | Spec | |
| Karakteristik | Gwosè | 7.0 pous |
| Rezolisyon | 800 (orizontal) * 480 (vètikal) | |
| Entèfas | RGB-24bit | |
| Konekte kalite | Konektè | |
| Koulè Pwofondè | 16.7M | |
| Kalite teknoloji | yon -Si | |
| Anplasman piksèl (mm) | 0.1923x0.1784 | |
| Konfigirasyon piksèl | RGBVètikal Stripe | |
| Mòd ekspozisyon | Nòmalman Nwa | |
| LCD chofè IC | ||
| Direksyon gade | TOUT | |
| Mekanik | LCM + RTP (Wx H x D) (mm) | 164.9*100.0*7.10 |
| Zòn aktif (mm) | 153.84x85.63 | |
| Avèk San TSP | Avèk TSP | |
| Pwa (g) | TBD | |
| Dirije Nimewo | 27LEDs | |
Definisyon entèfas
| Non. | Senbòl | Deskripsyon |
| 1 | LEDK | Backlight dirije katod |
| 2 | LEDA | Ekleraj ki ap dirije anod. |
| 3 | GND | Sistèm Ground |
| 4 | VDD | Ekipman pouvwa pou operasyon lojik |
| 5~12 | R0~R7 | Otobis done |
| 21~28 | B0~B7 | Otobis done |
| 29 | GND | Sistèm Ground |
| 30 | DCLK | Siyal revèy piksèl |
| 31 | NC | Pa gen koneksyon |
| 32 | HSYNC | Siyal Sync orizontal |
| 33 | VSYNC | Siyal senkronizasyon vètikal |
| 34 | DE | Done Pèmèt |
| 35 | NC | Pa gen koneksyon |
| 36 | GND | Sistèm Ground |
| 37 | XR | RTP XR PIN |
| 38 | YD | RTP YD PIN |
| 39 | XL | RTP XL PIN |
| 40 | YU | RTP YU PIN |
7 Pous Rezistiv Touch Screen Display Pwosesis pwodiksyon
Optimize chip chofè a ak sistèm ekleraj pou reyalize konsepsyon pouvwa ki ba-epi redwi konsomasyon enèji jeneral pandan y ap asire klète ak koulè.
PCB ak tablo chofè aliye - segondè-asanble presizyon lè l sèvi avèk liy pwodiksyon SMT konplètman otomatize pou asire estabilite sikwi.
Modil asanble - TFT LCD panèl, ekleraj ak kouch rezistans manyen konfòme parfe pou manyen la lis ak ekspozisyon an klè.
Tès fonksyonèl - Fè tès konplè sou klète, kontras, koulè, ak repons manyen pou elimine tach klere, tach nwa, ak anomali manyen.
Tès aje: Fè tès aje alontèm sou ekran yo pou asire w ke yo ka itilize pou yon peryòd tan ki long san pwoblèm.
Anbalaj pwoteksyon: antistatik, pousye, pake antichok pou transpò san danje epi san danje.
Yo aplike kontwòl kalite strik nan chak etap pou asire konsistans ak fyab nan pwodwi pou gwo -lòd echèl.
7 Pous Presyon Sensible Touch Screen Aplikasyon senaryo
Aparèy kontwòl endistriyèl (PLC Panel, Watch Terminal)
Ekran ekspozisyon ekipman medikal
Machin POS ak tèminal pwòp tèt ou-sèvis
Elektwonik konsomatè ak sistèm entegre.
Nou itilize interfaces estanda tankou RGB / LVDS / SPI ki fè li fasil entegre ak aparèy kliyan epi tou nou ka Customize koòdone a, aparans tankou pou chak kondisyon kliyan.
FAQ
K: Ki kalite anviwònman opere yon ekran manyen rezistan apwopriye pou?
A: Apwopriye pou anviwònman ekipman tèminal endistriyèl, medikal, ak pwòp tèt -sèvis kote yo mete gan oswa yo itilize plim manyen òdinè pou operasyon.
K: Èske koòdone ekran an ka Customized?
A: Asire w, nou ka bay solisyon koòdone RGB, LVDS, oswa SPI selon bezwen kliyan yo.
K: Ki jan asire bon jan kalite konsistans pou lòd esansyèl?
A: Chak ekran sibi tès fonksyonèl konplè ak eksperyans aje, epi estrikteman swiv pwosesis kontwòl kalite pwodiksyon an pou asire konsistans pakèt.
K: Ki sik livrezon an?
A: Egzanp lòd anjeneral pran 1-2 semèn pou bato, pandan y ap lòd esansyèl pran 2-4 semèn, epi yo ka akselere selon bezwen kliyan yo.
K: Ki jan yo bay sipò apre-lavant?
A: Bay sipò teknik aleka ak telefòn, ki gen ladan konsèy enstalasyon, debogaj, ak depanaj, asire itilizasyon lis pou kliyan yo.
