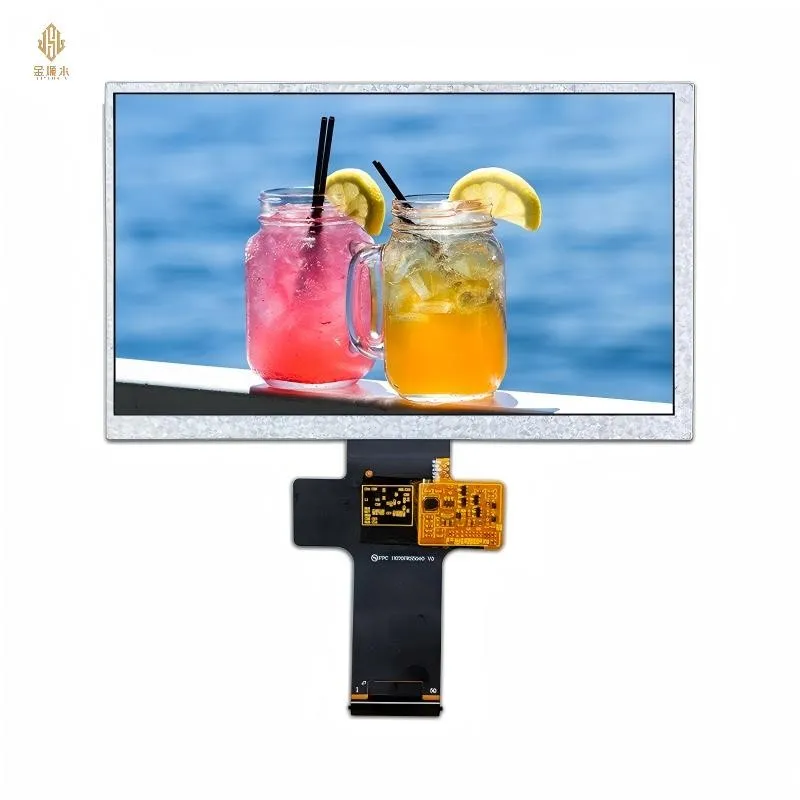

7 Pous Koulè LCD Display ekran paramèt & spesifikasyon teknik
Gwosè: 7 pous
Rezolisyon: 1024 × 600, bay imaj delika ak ekspozisyon tèks klè
Kalite ekspozisyon: TFT LCD; ekselan kapasite repwodiksyon koulè.
Angle gade: 178 degre gade lajè, li ka montre menm koulè ak klète pou chak direksyon ke ou gade nan li.
klète: 400 cd/m², ekran klète segondè ka li menm anba limyè fò.
Pwopòsyon kontras: 800:1, fè ekspozisyon imaj la klè nan yerachi.
Manyen: Sipòte manyen kapasitif oswa rezistan (si ou vle)
Kalite koòdone: RGB, LVDS, SPI, yo ka Customized selon kondisyon kliyan yo.
lavi sèvis: se plis pase 50000 h epi li ka kontinye travay estab.
Tanperati travay: -20 degre a 70 degre, apwopriye pou divès kalite anviwònman endistriyèl ak deyò
Endikatè teknik sa yo asire pèfòmans ekselan nan ekran an an tèm de koulè, klète, ak vizibilite, epi yo apwopriye pou divès kalite panno kontwòl, aparèy pòtatif, ekspozisyon otomobil, ak lòt pwodwi elektwonik.
Definisyon entèfas
| NON | Senbòl | Nivo | Deskripsyon |
| 1 | NC | Pa konekte | |
| 2 | LEDK | P | Blacklight tè |
| 3 | LEDK | P | Blacklight tè |
| 4 | LEDK | P | Blacklight tè |
| 5 | NC | Pa konekte | |
| 6 | LEDA | P | Anòd Blacklight |
| 7 | LEDA | P | Anòd Blacklight |
| 8 | NC | Pa konekte | |
| 9 | DVDD | P | Ekipman pou pouvwa |
| 10 | UD | I | Gate Up oswa Down kontwòl eskanè. Nòmalman rale ba. UPDN ="L", STV2 pwodiksyon vètikal kòmanse batman kè ak UD PIN pwodiksyon lojik "0" pou chofè Gate. UPDN="H", STV1 pwodiksyon vètikal kòmanse batman kè ak UD PIN pwodiksyon lojik "1" pou chofè Gate. |
| 11 | LR | I | Sous dwa oswa agoch sekans kontwòl. Nòmalman rale segondè. SHLR="L", chanjman agoch: dènye done S1_S2_S3......_$1536=premye done. SHLR=H ",majaj adwat: premye done= S1_S2_S3......._S1536=dènye done. |
| 12 | RESET | I | Global peny reset. |
| 13 | STBYB | I | Kontwòl mòd sibstiti. |
| 14 | GND | p | Pouvwa tè |
| 15 | R0 | I | Done wouj |
| 16 | R1 | I | Done wouj |
| 17 | R2 | I | Done wouj |
| 18 | R3 | I | Done wouj |
| 19 | R4 | I | Done wouj |
| 20 | R5 | I | Done wouj |
| 21 | R6 | I | Done wouj |
| 22 | R7 | I | Done wouj |
| 23 | GND | P | Pouvwa tè |
| 24 | G0 | I | Done vèt |
| 25 | G1 | I | Done vèt |
| 26 | G2 | I | Done vèt |
| 27 | G3 | I | Done vèt |
| 28 | G4 | I | Done vèt |
| 29 | G5 | I | Done vèt |
| 30 | G6 | I | Done vèt |
| 31 | G7 | I | Done vèt |
| 32 | GND | P | Pouvwa tè |
| 33 | DCLK | I | Antre revèy |
| 34 | GND | P | Pouvwa tè |
| 35 | B0 | I | Done ble |
| 36 | B1 | I | Done ble |
| 37 | B2 | I | Done ble |
| 38 | B3 | I | Done ble |
| 39 | B4 | I | Done ble |
| 40 | B5 | I | Done ble |
| 41 | B6 | I | Done ble |
| 42 | B7 | I | Done ble |
| 43 | GND | P | Pouvwa tè |
| 44 | DE | I | Done Antre Pèmèt. Aktif segondè pou pèmèt done yo otobis antre anba "DE Mode". Nòmalman rale ba. |
| 45 | NC | Pa konekte | |
| 46 | NC(SDA) | Pa konekte | |
| 47 | NC(SCL) | Pa konekte | |
| 48 | NC (CSB) | Pa konekte | |
| 49 | NC | Pa konekte | |
| 50 | GND | P | Pouvwa tè |
7 pous HD koulè LCD ekran kontwòl kalite
Pou asire fyab ak konsistans chak ekran, nou te etabli yon sistèm kontwòl kalite konplè:
Enspekte matyè premyè - chak panno, PCB ak eleman limyè tounen te gen enspekte strik fèk ap rantre, retire sa ki pa bon.
Pwosesis pwodiksyon enspeksyon -SMT patch, asanble modil, ak sou sa, yo mete kanpe pwen chèk bon jan kalite garanti presizyon asanblaj la.
Tès fonksyon konplè - teste klète, koulè, kontras, ak fonksyon manyen chak ekran pou debarase m de tach klere, tach nwa, ak iregilarite ekspozisyon yo.
Tès pou aje - Ekran an sibi eksperyans alontèm pou aje-pou asire estabilite ak rezistans.
Anbalaj ak enspeksyon anbake: Pwoteksyon anti-estatik, anbalaj pousye, ak anbalaj anti-kolizyon pou garanti atik la an sekirite lè w ap transpòte.
Yon sistèm jesyon kalite strik asire konsistans ak fyab nan chajman esansyèl, sa ki pèmèt kliyan wholesale achte ak konfyans.
7 pous TFT Koulè Touch Screen livrezon sik
Pou gwo lòd sa yo deyò, nou gen pouvwa pwodiksyon serye ki ka konte sou pwodiksyon konstan, plis chajman rapid tou:
Pakèt estanda (jiska 100000 inite), delivre nan 2-4 semèn
Large-scale orders (>5000) Plan pwodiksyon ta ka chanje selon demann lan epi kominike anvan pou asire ke li vin delivre.
Echantiyon lòd: ka bato nan 1-2 semèn pou ke kliyan gen chans teste pèfòmans an premye.
Pwodiksyon ki estab, sik livrezon definitif pou pwodiksyon planing kliyan an gwo ak plan achte.
FAQ
Q1: Èske ekran an ka Customized ak interfaces ak koulè ekleraj?
A: Asire w, nou sipòte personnalisation nan interfaces tankou RGB, LVDS, SPI, elatriye, epi yo ka chwazi koulè ekleraj selon bezwen kliyan yo.
Q2: Èske yo ka ajoute fonksyon manyen?
A: Sipòte manyen kapasitif oswa rezistan, kliyan ka chwazi selon kondisyon pwojè yo.
Q3: Ki jan yo asire bon jan kalite konsistan pou lòd esansyèl?
A: Nou adopte yon tès konplètman fonksyonèl, tès aje, ak sistèm kontwòl kalite strik asire konsistans nan chak ekran.
Q4: Èske ou bay apre-lavant sipò teknik?
A: Bay sipò teknik aleka ak bon jan kalite swiv sèvis pou gwo lòd asire lis itilizasyon kliyan.
Q5: Èske nou ka bay echantiyon an premye?
A: Asire w, nou sipòte echantiyon lòd pou kliyan yo evalye pèfòmans pwodwi ak konpatibilite.
